產品簡介

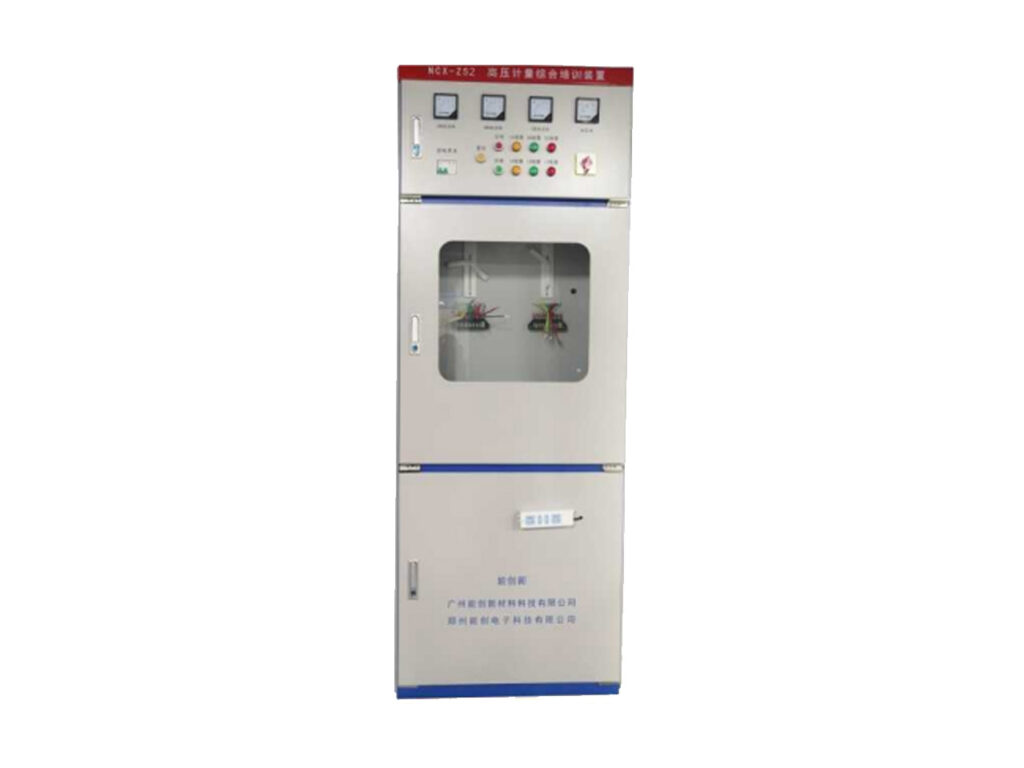

NCX-Z52高壓計量綜合培訓裝置是用來培訓高壓計量裝表接電和學習高壓計量原理學習，具有智能查線的特 點。高圧計量綜合培訓裝置可以仿真10KV及以上電壓等級計量方式，用來培訓和考核從事裝表接電的相關人員。

---

裝置功能介紹

1、可以培訓高壓三相三線和三相四線，學習高壓計量原理和接線。

2、可以培訓—次接線、二次接線。

3、二次接線可以培訓接線原理和接線工藝。

4、配接高壓三相三線電能表的接線，觀察運行現象，分析正確與措誤，并排查故障。

5、培訓學員三相三線電能表的結構組成、工作原理、性能特點、安裝、運行及維護。

6、培訓學員追補電量、更正系數的能力。

7、采用計算機控制，智能分析接線結果。

8、裝置電源側有漏電保護功能，當出現漏電和操作人員觸電時及時切斷電源， 保護操作人員安全。

---

主要參數

1.工作環境：

溫度：0°C~35°C量程額定值：100V、 220V    相對濕度：＜ 90%

2.輸出電壓：

三相三線額定：100V

三相四線額定:220V

3.輸出電流：

量程額定值：5A

4.輸出信號頻率：50Hz

5.輸出功率：

電壓：每相為35VA

電流：每相為30VA

6.相位角輸出：

輸出范圍：0°~ 360° 調節細度:5°
